Общие основные параметры

Параметр	Условие	Значение	Ед. изм.
Способ управления двигателем	стандарт	Приводная цепь
Способ управления двигателем	стандарт	Приводная цепь
Число оборотов при максимальной мощности	стандарт	5800	1/min
Число оборотов при максимальной мощности	стандарт	5800	1/min
Число оборотов при максимальном крутящем моменте	стандарт	4200	1/min
Число оборотов при максимальном крутящем моменте	стандарт	4200	1/min
Максимальный крутящий момент	стандарт	235	Nm
Максимальный крутящий момент	стандарт	235	Nm
Ход	стандарт	90,30	мм
Ход	стандарт	90,30	мм
Внутренний диаметр цилиндра	стандарт	81,00	мм
Внутренний диаметр цилиндра	стандарт	81,00	мм
Клапанов на цилиндр	стандарт	2
Клапанов на цилиндр	стандарт	2
Регулирование зазора в клапанах	стандарт	Гидравлический толкатель
Регулирование зазора в клапанах	стандарт	Гидравлический толкатель
Угол фаски седла впускного клапана	стандарт	45°
Угол фаски седла впускного клапана	стандарт	45°
Угол фаски седла выпускного клапана	стандарт	45°
Угол фаски седла выпускного клапана	стандарт	45°
Диаметр стержня впускного клапана	стандарт	6,970	мм
Диаметр стержня впускного клапана	стандарт	6,970	мм
Диаметр стержня выпускного клапана	стандарт	6,950	мм
Диаметр стержня выпускного клапана	стандарт	6,950	мм
Количество необходимых свечей зажигания/накаливания	стандарт	6
Количество необходимых свечей зажигания/накаливания	стандарт	6
Порядок зажигания	стандарт	1-5-3-6-2-4
Порядок зажигания	стандарт	1-5-3-6-2-4
Давление сжатия	стандарт	10,0 - 13,0	bar
Давление сжатия	стандарт	10,0 - 13,0	bar
Степень сжатия	стандарт	10,00	:1
Степень сжатия	стандарт	10,00	:1
Минимальное давление моторного масла при холостом ходе	стандарт	0,80	bar
Минимальное давление моторного масла при холостом ходе	стандарт	0,80	bar
Максимальный перекос головки цилиндра	стандарт	0,100	мм
Максимальный перекос головки цилиндра	стандарт	0,100	мм

Система охлаждения

Параметр	Условие	Значение	Ед. изм.
Давление в системе охлаждения (давление открытия клапана пробки радиатора)	стандарт	1,40 - 1,60	bar
Давление в системе охлаждения (давление открытия клапана пробки радиатора)	стандарт	1,40 - 1,60	bar
Термостат открывается при температуре	стандарт	87°
Термостат открывается при температуре	стандарт	87°
Вентилятор радиатора выключается при температуре	стандарт	85°
Вентилятор радиатора выключается при температуре	стандарт	85°
Вентилятор радиатора включается при температуре	стандарт	92°
Вентилятор радиатора включается при температуре	стандарт	92°

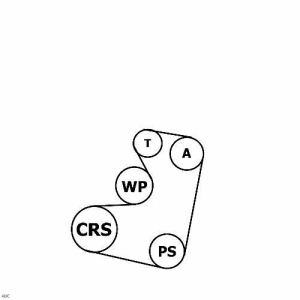

Общие размеры

Параметр	Условие	Значение
Размер агрегатного ремня	стандарт	7PK1290
Размер агрегатного ремня	стандарт	7PK1290
Размер агрегатного ремня	с системой кондиционирования	7DPK1360
Размер агрегатного ремня	с системой кондиционирования	7DPK1360

Параметры системы зажигания

Параметр	Условие	Значение	Ед. изм.
Расстояние между электродами	стандарт	0,70	мм
Расстояние между электродами	стандарт	0,70	мм
Свечи зажигания/свечи накаливания NGK	стандарт	BKR5EKUP
Свечи зажигания/свечи накаливания NGK	стандарт	BKR5EKUP

Топливная система в общем

Параметр	Условие	Значение	Ед. изм.	Примечание
Вид горючего	стандарт	OTTO 95 ROZ
Вид горючего	стандарт	OTTO 95 ROZ
Приготовление горючей смеси – обозначение	стандарт	«Бош» Мотроник
Приготовление горючей смеси – обозначение	стандарт	«Бош» Мотроник
Приготовление горючей смеси – производитель	стандарт	«Бош»
Приготовление горючей смеси – производитель	стандарт	«Бош»
Приготовление горючей смеси – тип	стандарт	M 3.8.1
Приготовление горючей смеси – тип	стандарт	M 3.8.1
Давление в системе	стандарт	2,80 - 3,20	bar	без пониженного давления
Давление в системе	стандарт	2,80 - 3,20	bar	без пониженного давления

Общие показатели, влияющие на токсичность ОГ

Параметр	Условие	Значение	Ед. изм.
Положение штепселя диагностики	стандарт	Диагностический разъём находится на центральной консоли под пепельницей.
Положение штепселя диагностики	стандарт	Диагностический разъём находится на центральной консоли под пепельницей.
Число оборотов на холостом ходу со ступенчатой коробкой передач	стандарт	650 - 750	1/min
Число оборотов на холостом ходу со ступенчатой коробкой передач	стандарт	650 - 750	1/min
Число оборотов на холостом ходу с автоматической коробкой передач	стандарт	650 - 750	1/min
Число оборотов на холостом ходу с автоматической коробкой передач	стандарт	650 - 750	1/min
Минимальная температура моторного масла для контроля токсичности ОГ	стандарт	80	°C
Минимальная температура моторного масла для контроля токсичности ОГ	стандарт	80	°C

Показатели состава ОГ бензинового двигателя

Параметр	Условие	Значение	Ед. изм.
Содержание CO при холостом ходе	стандарт	0,50	%
Содержание CO при холостом ходе	стандарт	0,50	%
Повышенное число оборотов на холостом ходу	стандарт	2500 - 2800	1/min
Повышенное число оборотов на холостом ходу	стандарт	2500 - 2800	1/min
Содержание CO при повышенном холостом ходе	стандарт	0,30	%
Содержание CO при повышенном холостом ходе	стандарт	0,30	%
Максимальное содержание HC при холостом ходе	стандарт	100	ppm
Максимальное содержание HC при холостом ходе	стандарт	100	ppm
Значение лямбда	стандарт	0,97 - 1,03	λ
Значение лямбда	стандарт	0,97 - 1,03	λ

Обода колёс и шины

Параметр	Условие	Значение	Ед. изм.
Давление в передних шинах	Частично загруженный, 195/65 R 15	2,60	bar
Давление в передних шинах	Частично загруженный, 195/65 R 15	2,60	bar
Давление в передних шинах	с полной нагрузкой, 195/65 R 15	2,70	bar
Давление в передних шинах	с полной нагрузкой, 195/65 R 15	2,70	bar
Давление в передних шинах	Частично загруженный, 195/60 R 16	2,90	bar
Давление в передних шинах	Частично загруженный, 195/60 R 16	2,90	bar
Давление в передних шинах	с полной нагрузкой, 195/60 R 16	3,10	bar
Давление в передних шинах	с полной нагрузкой, 195/60 R 16	3,10	bar
Давление в передних шинах	Частично загруженный, 205/60 R 15	2,70	bar
Давление в передних шинах	Частично загруженный, 205/60 R 15	2,70	bar
Давление в передних шинах	с полной нагрузкой, 205/60 R 15	2,90	bar
Давление в передних шинах	с полной нагрузкой, 205/60 R 15	2,90	bar
Давление в передних шинах	Частично загруженный, 205/55 R 16	3,30	bar
Давление в передних шинах	Частично загруженный, 205/55 R 16	3,30	bar
Давление в передних шинах	с полной нагрузкой, 205/55 R 16	3,50	bar
Давление в передних шинах	с полной нагрузкой, 205/55 R 16	3,50	bar
Давление в передних шинах	Частично загруженный, 215/55 R 16	2,80	bar
Давление в передних шинах	Частично загруженный, 215/55 R 16	2,80	bar
Давление в передних шинах	с полной нагрузкой, 215/55 R 16	3,00	bar
Давление в передних шинах	с полной нагрузкой, 215/55 R 16	3,00	bar
Давление в передних шинах	Частично загруженный, 225/45 R 17	2,90	bar
Давление в передних шинах	Частично загруженный, 225/45 R 17	2,90	bar
Давление в передних шинах	с полной нагрузкой, 225/45 R 17	3,10	bar
Давление в передних шинах	с полной нагрузкой, 225/45 R 17	3,10	bar
Давление в задних шинах	Частично загруженный, 195/65 R 15	2,40	bar
Давление в задних шинах	Частично загруженный, 195/65 R 15	2,40	bar
Давление в задних шинах	с полной нагрузкой, 195/65 R 15	3,10	bar
Давление в задних шинах	с полной нагрузкой, 195/65 R 15	3,10	bar
Давление в задних шинах	Частично загруженный, 195/60 R 16	2,70	bar
Давление в задних шинах	Частично загруженный, 195/60 R 16	2,70	bar
Давление в задних шинах	с полной нагрузкой, 195/60 R 16	3,60	bar
Давление в задних шинах	с полной нагрузкой, 195/60 R 16	3,60	bar
Давление в задних шинах	Частично загруженный, 205/60 R 15	2,50	bar
Давление в задних шинах	Частично загруженный, 205/60 R 15	2,50	bar
Давление в задних шинах	с полной нагрузкой, 205/60 R 15	3,30	bar
Давление в задних шинах	с полной нагрузкой, 205/60 R 15	3,30	bar
Давление в задних шинах	Частично загруженный, 205/55 R 16	3,00	bar
Давление в задних шинах	Частично загруженный, 205/55 R 16	3,00	bar
Давление в задних шинах	с полной нагрузкой, 205/55 R 16	3,80	bar
Давление в задних шинах	с полной нагрузкой, 205/55 R 16	3,80	bar
Давление в задних шинах	Частично загруженный, 215/55 R 16	2,60	bar
Давление в задних шинах	Частично загруженный, 215/55 R 16	2,60	bar
Давление в задних шинах	с полной нагрузкой, 215/55 R 16	3,20	bar
Давление в задних шинах	с полной нагрузкой, 215/55 R 16	3,20	bar
Давление в задних шинах	Частично загруженный, 225/45 R 17	2,90	bar
Давление в задних шинах	Частично загруженный, 225/45 R 17	2,90	bar
Давление в задних шинах	с полной нагрузкой, 225/45 R 17	3,40	bar
Давление в задних шинах	с полной нагрузкой, 225/45 R 17	3,40	bar

Размеры ходовой части

Параметр	Условие	Значение	Ед. изм.
Колёсная база	стандарт	2835	мм
Колёсная база	стандарт	2835	мм
Колея передних колёс	Глубина запрессовки 55 mm	1526	мм
Колея передних колёс	Глубина запрессовки 55 mm	1526	мм
Колея передних колёс	Глубина запрессовки 59 mm	1520	мм
Колея передних колёс	Глубина запрессовки 59 mm	1520	мм
Колея задних колёс	Глубина запрессовки 55 mm	1514	мм
Колея задних колёс	Глубина запрессовки 55 mm	1514	мм
Колея задних колёс	Глубина запрессовки 59 mm	1506	мм
Колея задних колёс	Глубина запрессовки 59 mm	1506	мм

Регулируемые параметры ходовой части

Параметр	Условие	Значение	Примечание
Заданные условия проверки установки колёс	стандарт	Автомобиль на ходу с запасным колесом, инструментом, принадлежностями и с полным баком.
Заданные условия проверки установки колёс	стандарт	Автомобиль на ходу с запасным колесом, инструментом, принадлежностями и с полным баком.
Схождение передних колес (общая ширина)	стандарт
Схождение передних колес (общая ширина)	стандарт
Развал передних колёс	PR. - номер 1BA		Максимальная разница между левым и правым 1°
Развал передних колёс	PR. - номер 1BA		Максимальная разница между левым и правым 1°
Развал передних колёс	PR. - номер 1BJ
Развал передних колёс	PR. - номер 1BJ
Развал передних колёс	PR. - номер 1BH
Развал передних колёс	PR. - номер 1BH
Развал передних колёс	PR. - номер 1BR
Развал передних колёс	PR. - номер 1BR
Развал передних колёс	PR. - номер 1BE
Развал передних колёс	PR. - номер 1BE
Развал передних колёс	Код оснащения (номер PR) 1BB
Развал передних колёс	Код оснащения (номер PR) 1BB
Продольный наклон шкворня назад передних колёс	PR. - номер 1BA, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.		Максимальная разница между левым и правым 1°
Продольный наклон шкворня назад передних колёс	PR. - номер 1BA, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.		Максимальная разница между левым и правым 1°
Продольный наклон шкворня назад передних колёс	PR. - номер 1BJ, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	PR. - номер 1BJ, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	PR. - номер 1BH, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	PR. - номер 1BH, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	PR. - номер 1BR, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	PR. - номер 1BR, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	PR. - номер 1BE, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	PR. - номер 1BE, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	Код оснащения (номер PR) 1BB, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Продольный наклон шкворня назад передних колёс	Код оснащения (номер PR) 1BB, Продольный наклон шкворня назад при нулевом продольном крене автомобиля.
Угол поворота внутреннего колеса (угол отклонения дорожки)	стандарт
Угол поворота внутреннего колеса (угол отклонения дорожки)	стандарт
Угол поворота внешнего колеса (угол отклонения дорожки)	стандарт
Угол поворота внешнего колеса (угол отклонения дорожки)	стандарт
Схождение задних колёс	PR. - номер 1BA
Схождение задних колёс	PR. - номер 1BA
Схождение задних колёс	PR. - номер 1BJ
Схождение задних колёс	PR. - номер 1BJ
Схождение задних колёс	PR. - номер 1BH
Схождение задних колёс	PR. - номер 1BH
Схождение задних колёс	PR. - номер 1BR
Схождение задних колёс	PR. - номер 1BR
Схождение задних колёс	PR. - номер 1BE
Схождение задних колёс	PR. - номер 1BE
Схождение задних колёс	Код оснащения (номер PR) 1BB
Схождение задних колёс	Код оснащения (номер PR) 1BB
Развал задних колёс	PR. - номер 1BA
Развал задних колёс	PR. - номер 1BA
Развал задних колёс	PR. - номер 1BJ
Развал задних колёс	PR. - номер 1BJ
Развал задних колёс	PR. - номер 1BH
Развал задних колёс	PR. - номер 1BH
Развал задних колёс	PR. - номер 1BR
Развал задних колёс	PR. - номер 1BR
Развал задних колёс	PR. - номер 1BE
Развал задних колёс	PR. - номер 1BE
Развал задних колёс	Код оснащения (номер PR) 1BB
Развал задних колёс	Код оснащения (номер PR) 1BB
Положение переднего моста при порожнем состоянии	PR. - номер 1BA	419 - 439 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BA	419 - 439 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BH	419 - 439 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BH	419 - 439 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BE	394 - 414 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BE	394 - 414 mm
Положение переднего моста при порожнем состоянии	Код оснащения (номер PR) 1BB	434 - 454 mm
Положение переднего моста при порожнем состоянии	Код оснащения (номер PR) 1BB	434 - 454 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BR	419 - 439 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BR	419 - 439 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BJ	419 - 439 mm
Положение переднего моста при порожнем состоянии	PR. - номер 1BJ	419 - 439 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BA	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BA	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BA, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BA, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BH	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BH	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BH, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BH, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BE	403 - 423 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BE	403 - 423 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BE, с 5 сидячими местами	403 - 430 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BE, с 5 сидячими местами	403 - 430 mm
Положение заднего моста при порожнем состоянии	Код оснащения (номер PR) 1BB	428 - 448 mm
Положение заднего моста при порожнем состоянии	Код оснащения (номер PR) 1BB	428 - 448 mm
Положение заднего моста при порожнем состоянии	Код оснащения (номер PR) 1BB, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	Код оснащения (номер PR) 1BB, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BR	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BR	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BR, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BR, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BJ	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BJ	428 - 448 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BJ, с 5 сидячими местами	428 - 455 mm
Положение заднего моста при порожнем состоянии	PR. - номер 1BJ, с 5 сидячими местами	428 - 455 mm

Размеры тормозного механизма

Параметр	Условие	Значение	Ед. изм.
Толщина тормозного диска передних колёс	стандарт	25,00	мм
Толщина тормозного диска передних колёс	стандарт	25,00	мм
Толщина тормозного диска передних колёс при предельном износе	стандарт	21,00	мм
Толщина тормозного диска передних колёс при предельном износе	стандарт	21,00	мм
Толщина тормозного диска задних колёс	стандарт	10,00	мм
Толщина тормозного диска задних колёс	стандарт	10,00	мм
Толщина тормозного диска задних колёс при предельном износе	стандарт	8,00	мм
Толщина тормозного диска задних колёс при предельном износе	стандарт	8,00	мм
Толщина тормозных накладок передних колёс	без изнаночной прокладки тормозной накладки	14,00	мм
Толщина тормозных накладок передних колёс	без изнаночной прокладки тормозной накладки	14,00	мм
Толщина тормозных накладок задних колёс	без изнаночной прокладки тормозной накладки	12,00	мм
Толщина тормозных накладок задних колёс	без изнаночной прокладки тормозной накладки	12,00	мм
Толщина тормозных накладок передних колёс при предельном износе	без изнаночной прокладки тормозной накладки	2,00	мм
Толщина тормозных накладок передних колёс при предельном износе	без изнаночной прокладки тормозной накладки	2,00	мм
Толщина тормозных накладок задних колёс при предельном износе	без изнаночной прокладки тормозной накладки	2,00	мм
Толщина тормозных накладок задних колёс при предельном износе	без изнаночной прокладки тормозной накладки	2,00	мм
Диаметр тормозного диска передних колёс	стандарт	288,00	мм
Диаметр тормозного диска передних колёс	стандарт	288,00	мм
Диаметр тормозного диска задних колёс	стандарт	268,00	мм
Диаметр тормозного диска задних колёс	стандарт	268,00	мм
Диаметр поршня тормозного цилиндра передних колёс	стандарт	57,00	мм
Диаметр поршня тормозного цилиндра передних колёс	стандарт	57,00	мм
Диаметр поршня тормозного цилиндра задних колёс	стандарт	38,00	мм
Диаметр поршня тормозного цилиндра задних колёс	стандарт	38,00	мм

Система выхлопных газов

Параметр	Условие	Значение	Ед. изм.	Примечание
Выпускной коллектор	стандарт	25 Nm
Выпускной коллектор	стандарт	25 Nm

Система впуска двигателя

Параметр	Условие	Значение	Ед. изм.	Примечание
Впускной коллектор	стандарт	25 Nm
Впускной коллектор	стандарт	25 Nm

Блок цилиндров двигателя

Параметр	Условие	Значение	Примечание
Коренной подшипник	стандарт	30 Nm + 180°	Использовать новый винт(ы).
Коренной подшипник	стандарт	30 Nm + 180°	Использовать новый винт(ы).
Шатунный подшипник	стандарт	30 Nm + 90°	Использовать новый винт(ы).
Шатунный подшипник	стандарт	30 Nm + 90°	Использовать новый винт(ы).
Центральный винт коленчатого вала	стандарт	100 Nm + 90°	Использовать новый винт(ы).
Центральный винт коленчатого вала	стандарт	100 Nm + 90°	Использовать новый винт(ы).
Ведомый диск	стандарт	60 Nm + 90°
Ведомый диск	стандарт	60 Nm + 90°
Маховик	стандарт	60 Nm + 90°	Использовать новый винт(ы).
Маховик	стандарт	60 Nm + 90°	Использовать новый винт(ы).

Управление системами двигателя

Параметр	Условие	Значение
Датчик детонации	стандарт	20 Nm
Датчик детонации	стандарт	20 Nm
Кислородный датчик	стандарт	50 Nm
Кислородный датчик	стандарт	50 Nm

Система смазки двигателя

Параметр	Условие	Значение
Корпус масляного фильтра	стандарт	30 Nm
Корпус масляного фильтра	стандарт	30 Nm
Масляный поддон	стандарт	15 Nm
Масляный поддон	стандарт	15 Nm
Винт(ы) спуска масла	стандарт	30 Nm
Винт(ы) спуска масла	стандарт	30 Nm

Управление двигателем

Параметр	Условие	Значение
Приводная шестерня распределительного вала	стандарт	100 Nm
Приводная шестерня распределительного вала	стандарт	100 Nm
Натяжное устройство цепи	стандарт	30 Nm
Натяжное устройство цепи	стандарт	30 Nm

Вспомогательные механизмы

Параметр	Условие	Значение	Ед. изм.	Примечание
Натяжное приспособление для агрегатного ремня	стандарт	25 Nm
Натяжное приспособление для агрегатного ремня	стандарт	25 Nm

Система зажигания

Параметр	Условие	Значение	Ед. изм.	Примечание
Свечи зажигания	стандарт	25 Nm
Свечи зажигания	стандарт	25 Nm

Головка цилиндра

Параметр	Условие	Значение	Примечание
Подшипник распределительного вала	стандарт	20 Nm
Подшипник распределительного вала	стандарт	20 Nm
Крышка клапана (комплект)	стандарт	10 Nm
Крышка клапана (комплект)	стандарт	10 Nm
Болты крепления головки блока цилиндров	Ступень 01	40 Nm	Использовать новый винт(ы).
Болты крепления головки блока цилиндров	Ступень 01	40 Nm	Использовать новый винт(ы).
Болты крепления головки блока цилиндров	Ступень 02	60 Nm
Болты крепления головки блока цилиндров	Ступень 02	60 Nm
Болты крепления головки блока цилиндров	Ступень 03	90°
Болты крепления головки блока цилиндров	Ступень 03	90°
Болты крепления головки блока цилиндров	Ступень 04	90°
Болты крепления головки блока цилиндров	Ступень 04	90°

Система смазки коробки передач

Параметр	Условие	Значение	Примечание
Винт(ы) контроля масла	со ступенчатой 5-ходовой коробкой передач, Коробка передач 006	25 Nm
Винт(ы) контроля масла	со ступенчатой 5-ходовой коробкой передач, Коробка передач 006	25 Nm
Резьбовая пробка маслосливного отверстия коробки передач	с автоматической КПП, 4 передача 099	15 Nm	Заменить уплотнительное(ые) кольцо(а).
Резьбовая пробка маслосливного отверстия коробки передач	с автоматической КПП, 4 передача 099	15 Nm	Заменить уплотнительное(ые) кольцо(а).

Сцепление

Параметр	Условие	Значение
Ведущий диск сцепления	стандарт	30 Nm
Ведущий диск сцепления	стандарт	30 Nm
Выжимной цилиндр	стандарт	11 Nm
Выжимной цилиндр	стандарт	11 Nm

Тормоз переднего моста

Параметр	Условие	Значение
Суппорт дискового тормоза передних колёс	стандарт	30 Nm
Суппорт дискового тормоза передних колёс	стандарт	30 Nm
Кронштейн суппорта дискового тормоза передних колёс	M14x1,5	200 Nm
Кронштейн суппорта дискового тормоза передних колёс	M14x1,5	200 Nm
Тормозной диск передних колёс	стандарт	10 Nm
Тормозной диск передних колёс	стандарт	10 Nm
Воздушный клапан	стандарт	10 Nm
Воздушный клапан	стандарт	10 Nm
Датчик - числа оборотов колеса	стандарт	10 Nm
Датчик - числа оборотов колеса	стандарт	10 Nm

Подвеска переднего моста

Параметр	Условие	Значение	Примечание
Амортизационная стойка	на кузове	60 Nm	Использовать новую(ые) гайку(и).
Амортизационная стойка	на кузове	60 Nm	Использовать новую(ые) гайку(и).
Амортизационная стойка	на поворотном кулаке	110 Nm
Амортизационная стойка	на поворотном кулаке	110 Nm
Шток поршня амортизатора	стандарт	60 Nm
Шток поршня амортизатора	стандарт	60 Nm

Рулевое управление переднего моста

Параметр	Условие	Значение	Примечание
Нижний шарнир рулевой колонки	стандарт	25 Nm
Нижний шарнир рулевой колонки	стандарт	25 Nm
Рулевая передача	стандарт	60 Nm	Использовать новый винт(ы).
Рулевая передача	стандарт	60 Nm	Использовать новый винт(ы).
Поперечная рулевая тяга на рулевом механизме	стандарт	80 Nm
Поперечная рулевая тяга на рулевом механизме	стандарт	80 Nm
Головка поперечной рулевой тяги на поворотном кулаке	Ступень 01	30 Nm	Использовать новую(ые) гайку(и).
Головка поперечной рулевой тяги на поворотном кулаке	Ступень 01	30 Nm	Использовать новую(ые) гайку(и).
Головка поперечной рулевой тяги на поворотном кулаке	Ступень 02	90°
Головка поперечной рулевой тяги на поворотном кулаке	Ступень 02	90°
Наконечник поперечной рулевой тяги на поперечной рулевой тяге	стандарт	55 Nm
Наконечник поперечной рулевой тяги на поперечной рулевой тяге	стандарт	55 Nm

Подвеска колёс переднего моста

Параметр	Условие	Значение	Примечание
Поперечный рычаг подвески переднего моста	на подрамнике, спереди	90 Nm + 90°	Использовать новый винт.
Поперечный рычаг подвески переднего моста	на подрамнике, спереди	90 Nm + 90°	Использовать новый винт.
Поперечный рычаг подвески переднего моста	на подрамнике, сзади	150 Nm + 90°	Использовать новый винт.
Поперечный рычаг подвески переднего моста	на подрамнике, сзади	150 Nm + 90°	Использовать новый винт.
Ступица колеса/ступичный подшипник переднего моста	Центральный болт	150 Nm + 90°	Использовать новый винт.
Ступица колеса/ступичный подшипник переднего моста	Центральный болт	150 Nm + 90°	Использовать новый винт.
Подшипник стабилизатора переднего моста на подрамнике	стандарт	55 Nm
Подшипник стабилизатора переднего моста на подрамнике	стандарт	55 Nm
Стойка стабилизатора переднего моста на амортизационной стойке	стандарт	100 Nm
Стойка стабилизатора переднего моста на амортизационной стойке	стандарт	100 Nm
Стойка стабилизатора переднего моста на стабилизаторе	стандарт	100 Nm
Стойка стабилизатора переднего моста на стабилизаторе	стандарт	100 Nm
Шарнир независимой подвески переднего моста на поворотном кулаке	стандарт	55 Nm
Шарнир независимой подвески переднего моста на поворотном кулаке	стандарт	55 Nm
Шарнир независимой подвески переднего моста на поперечном рычаге подвески	стандарт	30 Nm + 90°	Использовать новую(ые) гайку(и).
Шарнир независимой подвески переднего моста на поперечном рычаге подвески	стандарт	30 Nm + 90°	Использовать новую(ые) гайку(и).

Колёса/шины

Параметр	Условие	Значение	Ед. изм.	Примечание
Крепление колеса	стандарт	170 Nm
Крепление колеса	стандарт	170 Nm

Тормоз заднего моста

Параметр	Условие	Значение	Примечание
Суппорт дискового тормоза задних колёс	стандарт	35 Nm	Использовать новые винты.
Суппорт дискового тормоза задних колёс	стандарт	35 Nm	Использовать новые винты.
Кронштейн суппорта дискового тормоза задних колёс	стандарт	110 Nm
Кронштейн суппорта дискового тормоза задних колёс	стандарт	110 Nm
Тормозной диск задних колёс	стандарт	10 Nm
Тормозной диск задних колёс	стандарт	10 Nm

Подвеска заднего моста

Параметр	Условие	Значение	Примечание
Амортизатор заднего моста	на кузове	110 Nm	Использовать новый винт(ы).
Амортизатор заднего моста	на кузове	110 Nm	Использовать новый винт(ы).
Амортизатор заднего моста	на поворотном кулаке	130 Nm	Использовать новую(ые) гайку(и).
Амортизатор заднего моста	на поворотном кулаке	130 Nm	Использовать новую(ые) гайку(и).

Подвеска колёс заднего моста

Параметр	Условие	Значение	Примечание
Балка заднего моста	на кузове, M14, со стороны	170 Nm	Использовать новый винт(ы).
Балка заднего моста	на кузове, M14, со стороны	170 Nm	Использовать новый винт(ы).
Балка заднего моста	на кузове, M12, со стороны	100 Nm
Балка заднего моста	на кузове, M12, со стороны	100 Nm
Балка заднего моста	стойка подшипника, на кузове, M10	65 Nm	Использовать новый винт(ы).
Балка заднего моста	стойка подшипника, на кузове, M10	65 Nm	Использовать новый винт(ы).
Балка заднего моста	стойка подшипника, на кузове, M10 x 30	50 Nm + 90°	Использовать новый винт(ы).
Балка заднего моста	стойка подшипника, на кузове, M10 x 30	50 Nm + 90°	Использовать новый винт(ы).
Балка заднего моста	с кронштейне опоры, M16	260 Nm	Использовать новый винт(ы).
Балка заднего моста	с кронштейне опоры, M16	260 Nm	Использовать новый винт(ы).
Продольный рычаг подвески заднего моста	на подрамнике	170 Nm	Использовать новый винт(ы).
Продольный рычаг подвески заднего моста	на подрамнике	170 Nm	Использовать новый винт(ы).
Ступица колеса/ступичный подшипник заднего моста	Центральная гайка	200 Nm	Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Ступица колеса/ступичный подшипник заднего моста	Центральная гайка	200 Nm	Использовать новый(ые) винт(ы) и новую(ые) гайку(и).

Колёса/шины

Параметр	Условие	Значение	Ед. изм.	Примечание
Крепление колеса	стандарт	170 Nm
Крепление колеса	стандарт	170 Nm

Общее электрооборудование

Параметр	Условие	Значение	Ед. изм.
Напряжение аккумулятора	стандарт	12	Вольт
Напряжение аккумулятора	стандарт	12	Вольт
Ёмкость аккумуляторной батареи	стандарт	70	А-ч
Ёмкость аккумуляторной батареи	стандарт	70	А-ч

Кол-во и спецификация

Параметр	Условие	Значение	Ед. изм.	Примечание
Моторное масло с фильтром	стандарт	5,70	литра(ов)
Моторное масло с фильтром	стандарт	5,70	литра(ов)
Вязкость моторного масла	VW 504 00
Вязкость моторного масла	VW 503 00
Вязкость моторного масла	VW 505 01
Вязкость моторного масла	VW 503 00
Вязкость моторного масла	VW 502 00
Вязкость моторного масла	VW 505 01
Вязкость моторного масла	VW 504 00
Вязкость моторного масла	VW 502 00
Спецификация моторного масла	стандарт	VW 502 00\|VW 505 01
Спецификация моторного масла	стандарт	VW 502 00\|VW 505 01
Спецификация моторного масла	повышенный срок службы	VW 503 00\|VW 504 00
Спецификация моторного масла	повышенный срок службы	VW 503 00\|VW 504 00
Масло коробки переключения передач	Коробка передач 006	2,20	литра(ов)
Масло коробки переключения передач	Коробка передач 006	2,20	литра(ов)
Спецификация масла ступенчатой коробки передач	Коробка передач 006	G 052 162 A2		Оригинальное масло
Спецификация масла ступенчатой коробки передач	Коробка передач 006	G 052 162 A2		Оригинальное масло
Масло для автоматической коробки переключения передач	Коробка передач 099, Новая заправка	5,95	литра(ов)
Масло для автоматической коробки переключения передач	Коробка передач 099, Новая заправка	5,95	литра(ов)
Масло для автоматической коробки переключения передач	Коробка передач 099, переменное количество	3,00	литра(ов)
Масло для автоматической коробки переключения передач	Коробка передач 099, переменное количество	3,00	литра(ов)
Спецификация масла автоматической коробки передач	Коробка передач 099	G 052 162 A2		Оригинальное масло
Спецификация масла автоматической коробки передач	Коробка передач 099	G 052 162 A2		Оригинальное масло
Масло дифференциала переднего моста	Коробка передач 099	0,80	литра(ов)
Масло дифференциала переднего моста	Коробка передач 099	0,80	литра(ов)
Спецификация масла переднего моста	Коробка передач 099	G 052 145 A1		Оригинальное масло
Спецификация масла переднего моста	Коробка передач 099	G 052 145 A1		Оригинальное масло
Масло вспомогания системы рулевого управления	стандарт	1,00	литра(ов)
Масло вспомогания системы рулевого управления	стандарт	1,00	литра(ов)
Спецификация масла гидроусилителя руля	стандарт	G 004 000 M2		Оригинальное масло
Спецификация масла гидроусилителя руля	стандарт	G 004 000 M2		Оригинальное масло
Охлаждающая жидкость	стандарт	9,00	литра(ов)	Значения могут варьироваться в зависимости от оснащения.
Охлаждающая жидкость	стандарт	9,00	литра(ов)	Значения могут варьироваться в зависимости от оснащения.
Охлаждающая жидкость	с дополн. отоплением, с двумя теплообменниками	11,40	литра(ов)	Значения могут варьироваться в зависимости от оснащения.
Охлаждающая жидкость	с дополн. отоплением, с двумя теплообменниками	11,40	литра(ов)	Значения могут варьироваться в зависимости от оснащения.
Охлаждающая жидкость	с двумя теплообменниками	10,80	литра(ов)	Значения могут варьироваться в зависимости от оснащения.
Охлаждающая жидкость	с двумя теплообменниками	10,80	литра(ов)	Значения могут варьироваться в зависимости от оснащения.
Спецификация охлаждающей жидкости	стандарт	G 12 Plus
Спецификация охлаждающей жидкости	стандарт	G 12 Plus
Тормозная жидкость при замене	стандарт	2,00	литра(ов)
Тормозная жидкость при замене	стандарт	2,00	литра(ов)
Спецификация тормозной жидкости	стандарт	DOT 4
Спецификация тормозной жидкости	стандарт	DOT 4
Хладагент для кондиционера	до 2000/05, с системой кондиционирования задней части салона	1350 - 1400	Грамм
Хладагент для кондиционера	до 2000/05, с системой кондиционирования задней части салона	1350 - 1400	Грамм
Хладагент для кондиционера	от 2000/06, с системой кондиционирования задней части салона	950 - 975	Грамм
Хладагент для кондиционера	от 2000/06, с системой кондиционирования задней части салона	950 - 975	Грамм
Хладагент для кондиционера	от 2000/06	700 - 750	Грамм
Хладагент для кондиционера	от 2000/06	700 - 750	Грамм
Хладагент для кондиционера	до 2000/05	950 - 1000	Грамм
Хладагент для кондиционера	до 2000/05	950 - 1000	Грамм
Спецификация хладагента	стандарт	R134a
Спецификация хладагента	стандарт	R134a
Масло кондиционер	стандарт	135	cm³
Масло кондиционер	стандарт	135	cm³
Масло кондиционер	с системой кондиционирования задней части салона	240	cm³
Масло кондиционер	с системой кондиционирования задней части салона	240	cm³
Спецификация масла кондиционерa	стандарт	G 052 154 A2		Оригинальное масло
Спецификация масла кондиционерa	стандарт	G 052 154 A2		Оригинальное масло
Ёмкость бака	стандарт	70	литра(ов)
Ёмкость бака	стандарт	70	литра(ов)

Передняя(-ие) лампа(-ы)

Параметр	Условие	Значение
Ближний свет	стандарт	H4 12V 60/55W P43t
Ближний свет	стандарт	H4 12V 60/55W P43t
Дальний свет	стандарт	H4 12V 60/55W P43t
Дальний свет	стандарт	H4 12V 60/55W P43t
Дневной ходовой свет	Аксессуары
Дневной ходовой свет	Аксессуары
Стояночный фонарь	стандарт	W5W 12V 5W W2,1x9,5d Longlife
Стояночный фонарь	стандарт	W5W 12V 5W W2,1x9,5d Longlife
Противотуманная фара	стандарт	H1 12V 55W P14,5s
Противотуманная фара	стандарт	H1 12V 55W P14,5s
Передний фонарь указателя поворота	стандарт	PY21W 12V 21W BAU15s yellow
Передний фонарь указателя поворота	стандарт	PY21W 12V 21W BAU15s yellow
Боковой фонарь указателя поворота	стандарт	W5W 12V 5W W2,1x9,5d
Боковой фонарь указателя поворота	стандарт	W5W 12V 5W W2,1x9,5d

Задняя(-ие) лампа(-ы)

Параметр	Условие	Значение
Задний фонарь указателя поворота	Жёлтое стекло указателя поворота	P21W 12V 21W BA15s
Задний фонарь указателя поворота	Жёлтое стекло указателя поворота	P21W 12V 21W BA15s
Задний фонарь указателя поворота	Белое стекло указателя поворота	PY21W 12V 21W BAU15s yellow
Задний фонарь указателя поворота	Белое стекло указателя поворота	PY21W 12V 21W BAU15s yellow
Задний фонарь	Задний габаритный огонь	R5W 12V 5W BA15s
Задний фонарь	Задний габаритный огонь	R5W 12V 5W BA15s
Задний фонарь	Задний габаритный огонь и стоп-сигнал	P21/5W 12V 21/5W BAY15d
Задний фонарь	Задний габаритный огонь и стоп-сигнал	P21/5W 12V 21/5W BAY15d
Фонарь стоп-сигнала	стандарт	P21W 12V 21W BA15s
Фонарь стоп-сигнала	стандарт	P21W 12V 21W BA15s
Фонарь стоп-сигнала	Задний габаритный огонь и стоп-сигнал	P21/5W 12V 21/5W BAY15d
Фонарь стоп-сигнала	Задний габаритный огонь и стоп-сигнал	P21/5W 12V 21/5W BAY15d
Фара заднего хода	стандарт	P21W 12V 21W BA15s
Фара заднего хода	стандарт	P21W 12V 21W BA15s
Задняя противотуманная фара	стандарт	P21W 12V 21W BA15s
Задняя противотуманная фара	стандарт	P21W 12V 21W BA15s
Фонарь освещения номерного знака	от 2001	C5W 12V 5W SV8,5 (11x35)
Фонарь освещения номерного знака	от 2001	C5W 12V 5W SV8,5 (11x35)
Фонарь освещения номерного знака	до 2000	W5W 12V 5W W2,1x9,5d
Фонарь освещения номерного знака	до 2000	W5W 12V 5W W2,1x9,5d
Дополнительный фонарь сигнала торможения	от 2001	LED
Дополнительный фонарь сигнала торможения	от 2001	LED
Дополнительный фонарь сигнала торможения	до 2000	W5W 12V 5W W2,1x9,5d
Дополнительный фонарь сигнала торможения	до 2000	W5W 12V 5W W2,1x9,5d

Внутренняя(-ие) лампа(-ы)

Параметр	Условие	Значение
Плафон салона	сзади	W5W 12V 5W W2,1x9,5d
Плафон салона	сзади	W5W 12V 5W W2,1x9,5d
Плафон салона	центр, спереди	C10W 12V 10W SV8,5-8
Плафон салона	центр, спереди	C10W 12V 10W SV8,5-8
Страховочное освещение двери	стандарт	C5W 12V 5W SV8,5 (11x35)
Страховочное освещение двери	стандарт	C5W 12V 5W SV8,5 (11x35)
Фонарь освещения багажника	стандарт	C5W 12V 5W SV8,5 (11x35)
Фонарь освещения багажника	стандарт	C5W 12V 5W SV8,5 (11x35)
Освещение проёма двери	стандарт	C5W 12V 5W SV8,5 (11x35)
Освещение проёма двери	стандарт	C5W 12V 5W SV8,5 (11x35)
Освещение пространства для ног	стандарт	C5W 12V 5W SV8,5 (11x35)
Освещение пространства для ног	стандарт	C5W 12V 5W SV8,5 (11x35)
Освещение пространства для ног	от 2001, спереди	W5W 12V 5W W2,1x9,5d
Освещение пространства для ног	от 2001, спереди	W5W 12V 5W W2,1x9,5d
Светильник для чтения	стандарт	W5W 12V 5W W2,1x9,5d
Светильник для чтения	стандарт	W5W 12V 5W W2,1x9,5d
Подсветка перчаточного ящика	от 2001	W5W 12V 5W W2,1x9,5d
Подсветка перчаточного ящика	от 2001	W5W 12V 5W W2,1x9,5d
Подсветка перчаточного ящика	до 2000	Festoon 12V 3W SV7-8 (8,2x28)
Подсветка перчаточного ящика	до 2000	Festoon 12V 3W SV7-8 (8,2x28)
Подкапотная лампа	стандарт	C5W 12V 5W SV8,5 (11x35)
Подкапотная лампа	стандарт	C5W 12V 5W SV8,5 (11x35)

Данные для технического обслуживания

Параметр	Условие	Значение	Примечание
Интервал замены воздушного фильтра	стандарт	каждые 90.000 km / 4 года/лет
Интервал замены воздушного фильтра	стандарт	каждые 90.000 km / 4 года/лет
Интервал замены свеч зажигания	стандарт	каждые 60.000 km / 4 года/лет
Интервал замены свеч зажигания	стандарт	каждые 60.000 km / 4 года/лет
Интервал замены тормозной жидкости	стандарт	каждые 2 года/лет
Интервал замены тормозной жидкости	стандарт	каждые 2 года/лет
Интервал замены фильтра салона автомобиля	стандарт	каждые 30.000 km / 2 года/лет
Интервал замены фильтра салона автомобиля	стандарт	каждые 30.000 km / 2 года/лет
Интервал замены герметика для шин	стандарт	каждые 4 года/лет	(если имеется)
Интервал замены герметика для шин	стандарт	каждые 4 года/лет	(если имеется)
